WDJ系列---涡轮式粉碎机
该机主要适用于化工、染料、助剂、饲料、食品、医药及非金属矿等中低硬度物料的粉碎加工。
WDJ系列---涡轮式粉碎机
1、工作原理
2、设备特点
3、技术参数
4、流程示意图
1、工作原理
该机主要由机壳、机门、涡轮、主轴、筛网等部件组成。涡轮高速旋转吸进大量的空气和物料，物料和气流随着高速旋转的涡轮进行旋转。涡轮与筛网圈上的磨块组成的粉碎区结构紧凑，物料在旋转气流中紧密地摩擦和强烈的冲击到涡轮的叶片内边上，并在叶片与磨块之间的缝隙中再次研磨。当物料达到产品细度要求时，物料从筛网中滤出，经机壳下腔排出。在这过程中，涡轮吸进的大量空气，起到了冷却机器、磨料、传送细粉的目的。物料粉碎细度取决于物料的性质和筛网的尺寸。轴承部位装有独特的迷宫密封，有效地阻止了粉尘的进入，延长了轴承的使用寿命。机门内装有两道O型橡胶密封圈，无粉尘污染。
2、设备特点
① 该机有明显的颗粒分离与一定的物流量，所以它的工作效率非常高。
② 粉碎后的成品通过筛网滤出。
③ 本机通过把转子设计成涡轮形状，提高了产量。通过打开机门，移动导流叶片，机器的清理供过工作非常容易。
④ 该机具有结构紧凑合理、体积小、能耗低、效率高、传动平稳、噪音小、密封可靠、自冷功能好、安装维修方便、易拆、易修、调换易损件方便等优点。

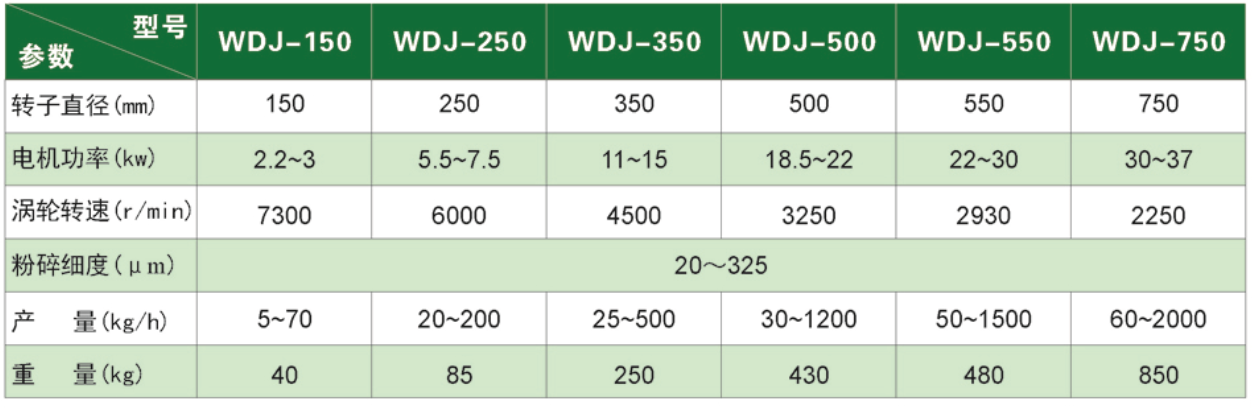

3、技术参数

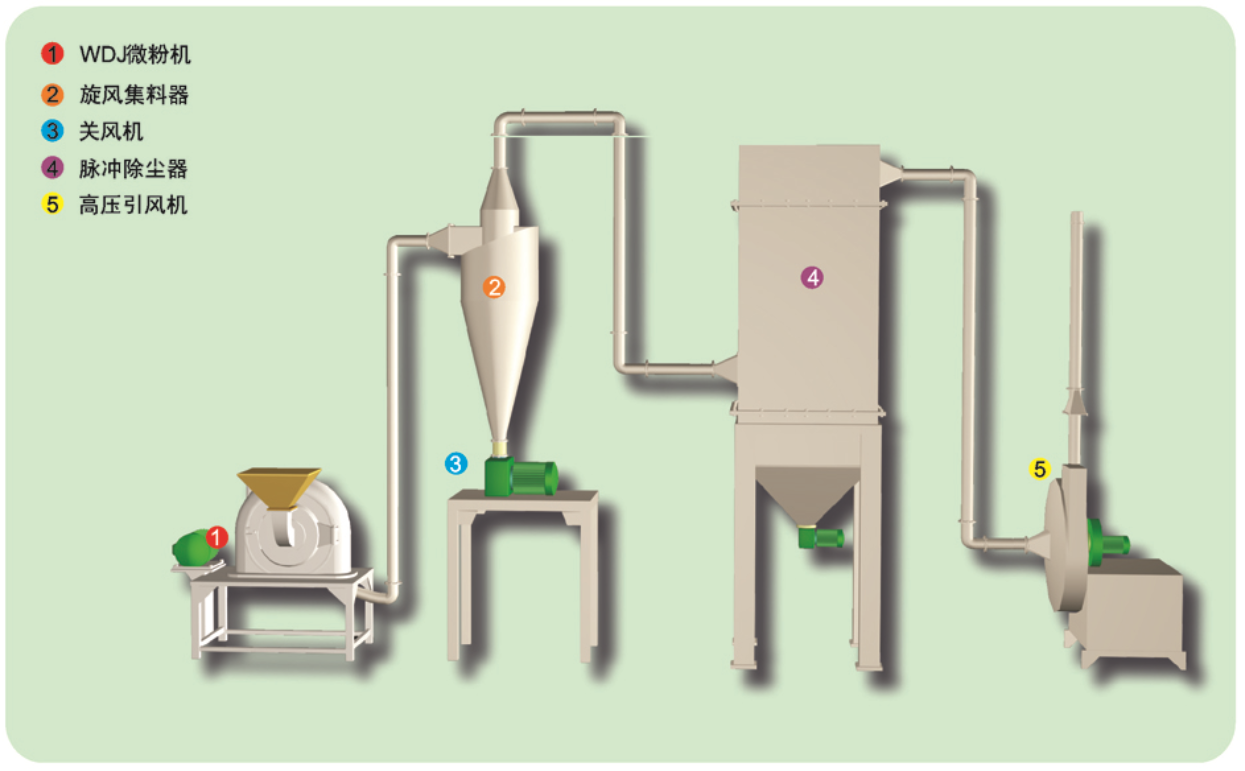

4、流程示意图
